本文先容光伏电站接入体例计划的论证，体例继电护卫及平安主动装备、体例通讯、体例调动主动化计划查究等。

　　上海宝钢阿赛洛激光拼焊有限公司屋顶光伏发电项目（二期）（以下简称“本项目”）是反应国度“优化能源机闭，供应加倍洁净、牢靠的能源”的号令，投资摆设的漫衍式光伏发电运用演示项目。

　　本项目位于上海宝钢阿赛洛激光拼焊有限公司厂区内，诈欺现有厂衡宇顶摆设漫衍式光伏发电项目，总摆设范畴约为712.8kWp。本项目投资方为上海宝钢节能环保技巧有限公司，光伏发电组件位于上海市嘉定区安亭镇百安公途1369号，通过用户配电站接入民多电网，属于上海市电力公司嘉定供电公司处置畛域。

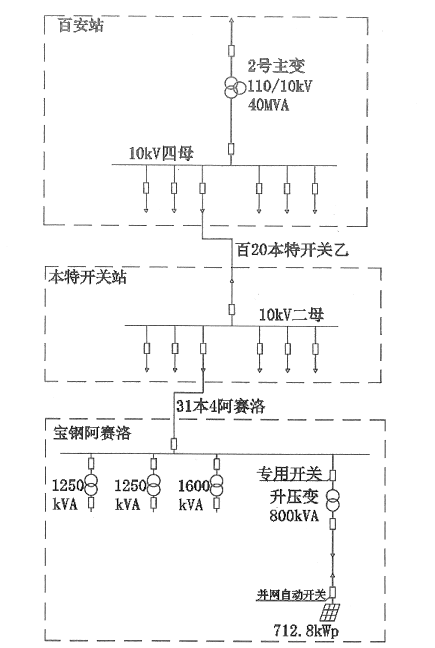

　　现有效户配电站为10kV用户变，站内3台10kV变压器，变压器容量为1250+1250+1600kVA。用户变压器通过10kV“31本4阿赛洛”线kV本特开闭站二段母线kV四段母线kWp。

　　本项眼光伏组件、支架及闭联开发等安设正在一二期屋面的低跨区域，相接已安设一期光伏开发的高跨屋面。一二期产线屋面（低跨）为彩钢瓦机闭，屋面板为角驰Ⅲ型机闭。一切屋面跨度为55米，长189米，总面积约10000平方米。除去采光带及排气透风等步骤，屋面可诈欺率约75%，而光伏开发的占用面积约5000平方米。

　　宝钢阿赛洛一二期厂衡宇面原策画恒荷载法式值为0.3kN/m2，正在本光伏项目中，安设光伏组件和光伏支架添补恒荷载0.13 kN/m2，经盘算，屋面檩条及刚架梁柱的个别区域不餍足强度及平稳性恳求，需求对屋面檩条以及刚架梁柱的限度区域举办加固治理。对付屋面檩条，可通过鄙人方添补隅撑的办法举办加固；对付梁和柱，正在不餍足的区域举办两侧贴钢板加固。

　　正在厂房主侧相接的电气室的表侧绿化带内，将安设本项主意升压变压器及并网开发，采用箱式变电站的大局。箱式变电站占用面积约40平方米。逆变器输出的相易电升压至10kV后接入高压开闭柜，再通过1回出线期电气室的厂区进线KV母排，正在母排处组装高压并网进线柜，告竣并网。开发名看见以下示妄念，计划以周密策画实现后出具的施工图纸为准。

　　本项目范畴约为712.8kWp，诈欺厂衡宇顶摆设光伏发电体例，枢纽开发光伏组件、逆变器、变压器等采用国内著名产物。漫衍式光伏体例所发电量采用马上消纳，自愿自用，余电上彀。本项眼光伏发电体例所输出的直流电经组串式逆变器转换成相易电后，马上升压至10KV，经开闭柜通过1回出线KV进线母线的用户侧，告竣并网，供厂区负荷行使。联结用户的总厂用变压器容量（4100KVA）及一期仍旧并网运转的光伏体例总量（1200kW）理解，光伏并网容量不凌驾厂变容量的80%，再遵照屋面的勘查情形思考，确定本光伏项主意筑造容量为712.8kWp为宜。

　　本项目装备1台三交友流800KVA的干式变压器。额定电压10.5±2×2.5%/0.38kV，接线Hz,能够户表行使，能效品级餍足国度模范恳求。

　　变压器一次侧接入自相易汇流柜或低压接入柜输出的线途，相易汇流柜负荷开闭兼具通断护卫功效，变压器二次侧输出接至10KV进回线，装备开闭柜、PT柜及计量柜，采用预造舱策画安设。开闭柜输出后经1回10KV高压相易电缆直接接至光伏并网进线KV进线母线拼接，诈欺母排贯穿，的确接入办法以实践策画为准。

　　本光伏电站内闭键电气开发采用微机护卫，以餍足新闻上送。元件护卫遵守《继电护卫和平安主动装备技巧规程》（GB14285－2006）设备。

　　漫衍式光伏项目线途发作短途窒碍时，线途护卫应急迅举动，瞬时跳开相应并网点断途器，餍足全线窒碍急迅牢靠切除窒碍的恳求。安设光伏发电项主意用户变电站10kV母线应设备窒碍解列装备，告竣频率电压相当迫切节造功效，跳开相应断途器（专用开闭）。

　　漫衍式光伏项目逆变器需求具备急迅检测孤岛且监测到孤岛后立时断开与电网贯穿的本事，其防孤岛计划应与继电护卫设备、平安主动装备和低电压检测装备等相配合，功夫上相成亲。该逆变器防孤岛检测计谋应切合国度电网的相应原则

　　逆变用具备极性反接护卫、短途护卫、低电压穿越、孤岛效应护卫、过热护卫、过载护卫、接地护卫等。高压开闭柜上装设测控护卫装备，配置过电流护卫、零序过电流护卫。测控护卫装备以通信办法将一起新闻上传至光伏当地监控体例。

　　本项眼光伏电站正在窒碍或相当运转状况时或许敏捷断开与体例的并网贯穿,松手向电网送电，不会对现有体例的平常运转爆发影响。

　　本项眼光伏电站设备一套归纳主动化体例，采用安科瑞电气股份有限公司所供应的Acrel-Cloud1200漫衍式光伏电力监控体例拥有护卫、节造、通讯、丈量等功效，可告竣光伏发电体例、开闭站的全功效归纳主动化处置。本项目逆变器、崎岖压开发等状况信号都要接入本监控体例。

　　监控体例通过以太网与马上层相连,马上层遵守差异的功效、体例划分，以相对独立的办法分别正在逆变器区域或箱变中，正在站控层及收集失效的情形下，马上层仍能独立实现马上各电气开发的监测。盘算机监控体例通过远动职责站GPRS公网与上海市电力公司告竣数据通信。

　　站控层由盘算机收集贯穿的任事器、操作员站、远动站等构成，供应站内运转的人机界面，告竣处置节造马上层开发等功效，变玉成站监控、处置核心，并具备与远处节造核心通讯的接口。

　　马上层开发由智能测控单位、收全体例通信单位、逆变器数据搜罗单位、多功效电能表等组成，闭键电气开发网罗微机护卫、防孤岛护卫、电能质地正在线监测装备、窒碍解列装备、多功效仪表、逆变器、箱变测控等开发。它直接搜罗治理现场的原始数据，通过收集传送给站控层监控主站，同时接纳站控层发来的节造操作夂箢，通过有用性鉴定、闭锁检测、同步检测等，对开发举办操作节造。

　　每个光伏发电单正室带无线发射功效的数据搜罗装备，搜罗每组光伏组件数据，逆变器参数，测控装备、智能计量表计的数据，打包后通过无线收集传输给监控体例告竣看管。

　　通过现场测控单位、数据搜罗器搜罗相闭新闻，举办网罗对数据合理性校验正在内的种种预治理，及时更新数据库，其畛域网罗模仿量，数字量和脉冲量等。

　　模仿量网罗电流、电压、有功、无功、频率、功率因数等电量数据和日照强度、风速、风向、温度、湿度、气压等非电量数据。

　　数字量搜罗含逆变器运转状况、窒碍信号，开闭、隔摆脱闭以及接地刀闸的名望信号，护卫举动信号、运转看管信号等。

　　Acrel-Cloud1200漫衍式光伏电力监控体例报警治理分事谍报警和预报报警。前者网罗非操作惹起的断途器跳闸和护卫装备举动信号，后者网罗平常开发变位、状况相当新闻、模仿量越限/复限、盘算机站控体例的各个部件、马上单位的状况相当等等。

　　事谍报警发作时，公用事谍报警器将立时发作声音报警，监控画面上用色彩蜕化和闪耀显露该开发变位，同时显示赤色报警条规，打印机打印报警条规，数据转发装备向远处节造核心发送报警新闻。事谍报警通过手动或主动办法确认。

　　预报报警发作时，其治理办法除与事谍报警治理肖似表，声音和供应新闻色彩可区别于事谍报警。能有采取地向远处发送新闻。

　　能通过显示器对闭键电气开发运转参数和开发状况举办看管，画面援帮双屏显示，画面操作援帮无级缩放，能够滑润漫游，拥有导游图功效。拥有收集拓扑理解功效，能对开发进举止态着色，确定带电开发的色彩。闭键显示画面网罗：

　　（1）运转看管图，网罗显示开发运转状况、各闭键电怀抱(电流、电压、频率、有功、无功)、境遇数据(气温、湿度、气压、风速、风向、日照强度等)等的及时值；

　　（3）发电量及时看管图，通过柱状图及数据表直观的查看和比照每台逆变器及时发电量新闻，同时能够通过链接查看和比照发电量弧线）发电单位监控图，显示每个发电单位周密新闻，允诺手动节造、和调剂每个发电单位运转工况；

　　漫衍式光伏发电体例依附洁净、可再生的特征通常运用，但发电量呈明显的非平稳个性，这对电力体例的平稳运转和经济效益组成了调成，于是漫衍式光伏项目并网时需求接纳调动主站体例的调控，帮力用户、电网漫衍式光伏高比例有序并网，加强漫衍式光伏的同一管控，促进漫衍式光伏和大电网的协作运转，搭筑数据透后、调控便捷、能源互动的新型漫衍式新能源调动处置体例。
